型號 | TO-2 |
額定扭矩 Nm | 20 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 13 |
重量 kg | 0.60 |

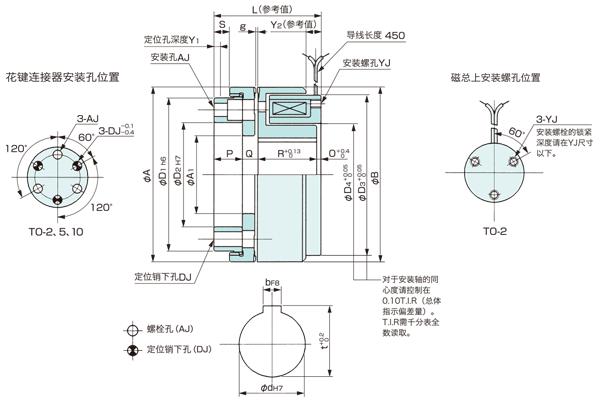

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 50.8 | L | 40.3 | AJ | 節圓直徑 | 35 |
A1 | 15.9 | O | 2 | 螺栓孔 | φ3.4孔、φ6.5 | |
B | 50.8 | P | 8.6 | 锪孔深度 4 | ||
D1 | 44 | Q | 6.1 | DJ | 節圓直徑 | 35 |
D2 | 25 | R | 23.6 | 定位銷下孔 | 4 | |
D3 | 46.56 | S | 4.5 | YJ | 節圓直徑 | 38.1 |
D4 | 23.04 | Y1 | 2 | 螺孔 | M3×4.5 | |
電源箱 | Y2 | 4.6 | ||||
g | 0.2 +0.1 0 | |||||
