型號 | TO-15 |
額定扭矩 Nm | 150 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 34 |
重量 kg | 2.7 |

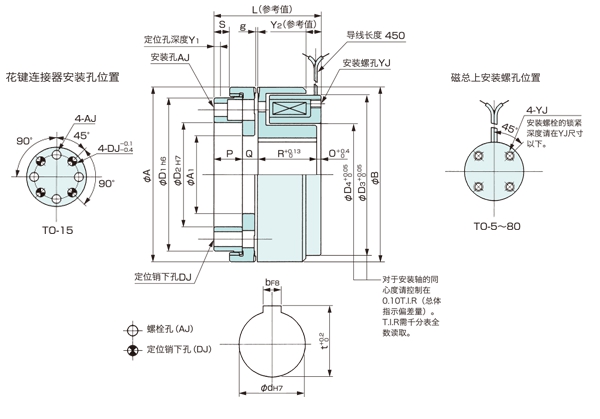

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 98.6 | L | 63.0 | AJ | 節圓直徑 | 72.9 |
A1 | 45.2 | O | 2.5 | 螺栓孔 | φ6.5孔、φ11 | |
B | 98.6 | P | 15.7 | 锪孔深度 7.5 | ||
D1 | 86 | Q | 9.75 | DJ | 節圓直徑 | 72.9 |
D2 | 58 | R | 35.05 | 定位銷下孔 | 8 | |
D3 | 91.24 | S | 9.4 | YJ | 節圓直徑 | 84.12 |
D4 | 55.52 | Y1 | 4 | 螺孔 | M5×6 | |
電源箱 | Y2 | 6.6 | ||||
g | 0.4 +0.3 0 | |||||
