小型TR型用管狀電刷支架 |
AP-223型用電刷 |
濕式用AP-223-1／干式用AP-223-2 |
下面表示的線圈旋轉齒型離合器（TR型）的電刷和支架為必需品。因不附屬在本體內，請另行告知。
中型TR型用管狀電刷支架 |
AP-45型用電刷 |
濕式用AP-45-1／干式用AP-45-2 |

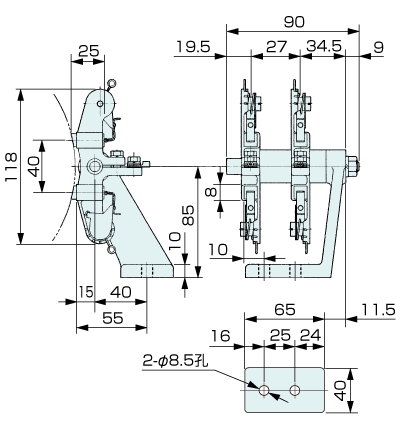

大型TR型用A形復式電刷支架 |
TR-2500使用的電刷支架。 |
TR-5000使用的電刷支架。 |
單位:mm
電刷支架及電刷對應表
電刷支架型號 | 用途 | 電刷型號 | 使用數量 | 對應離合器型號 |
AP-223 | 濕式用 | AP-223-1 | 1 | TR-2-15 |
干式用 | AP-223-2 | 1 | TR-2-15 | |
AP-45 | 濕式用 | AP-45-1 | 1 | TR-20-80 |
4 | TR-280-5000 | |||
干式用 | AP-45-2 | 1 | TR-20-80 | |
2 | TR-280-1120 | |||
A形復式 | 干式用 | 8×10×25 | 1組（4個） | TR-2500-5000 |
（注）AP型電刷的使用為正極側與離合器的滑環連接，負極側與磁軛側連接。
電刷性能綜合一覽表
電刷型號 | 尺寸 | 最大容許電流 | 最大許容周速 | 接觸壓力 | 備注 |
AP-223-1 | φ4×16 | 3 | 12.7 | 10 | 帶銅辮和壓縮彈簧 |
AP-223-2 | φ4×16 | 1.4 | 25 | 3.5 | 〃 |
AP-45-1 | φ6×20 | 6 | 12.7 | 20 | 〃 |
AP-45-2 | φ6×20 | 3 | 25 | 5 | 〃 |
A形復式 | 8×10×25 | 20 | 25 | 2-2.5 | 4個一組帶銅辮 |
（注）
1、管狀電刷支架只需要替換電刷，不管是濕式、干式均能使用。濕式使用編組青銅、乾式使用銅碳電刷。
2、使用濕式時，滑環的線速超過12.7m/s或者滑環大致在常用電流 流動時，在90°的角度安裝2個電刷，2個都需通電。
3、接線時請將正極與電刷支架連接，負極與安裝有離合器本體的 軸上的電刷連接，請注意絕對不要將正極、負極接反。
4、離合器在油浴狀態使用時，除標準的電刷外，旋轉方向前的位 置處未通電使用的以及安裝電刷。
5、使用TR-280型以上的大型濕式離合器的時候，請使用4個 AP-45-1電刷。其中的一個請選擇和（注）4.一樣的游動電刷。
（注）
1、使用TO、SPO的時候，如上述的構造說明所述，需提前設計固 定磁總的接口或者安裝在機械固定部等事項，這是因為線圈的 散熱性非常重要。在沒有安裝空間或者被容納在有陽光直接照射的密封箱內等周 圍環境溫度偏高的情況下，請事先與本公司商談。
2、使用TR-280、560、1120型的時候，為了保護機械的軸承， 推薦安裝可與軸接地用的電刷。
