型號 | STZ-16 |
額定扭矩 Nm | 160 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 30 |
重量 kg | 3.3 |

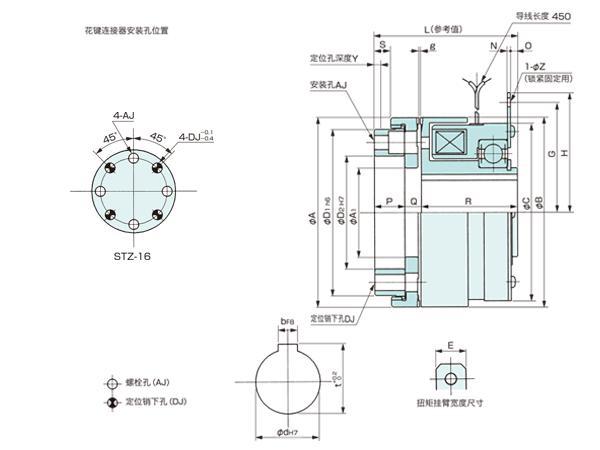

單位：mm
徑向 | 軸向 | 安裝 | |||
A | 98.6 | L | 82 | 節圓直徑 | 72.90 |
A1 | 45.2 | N | 1.8 | AJ | φ6.5孔、φ11 |
B | 98.6 | O | 2.7 | 锪孔深度 7.5 | |
C | 98 | P | 15.7 | DJ | 8 |
D1 | 86 | Q | 9.3 | 軸孔 | |
D2 | 58 | R | 57 | d | 35 |
E | 16 | S | 9.4 | b | 10 |
H | 69 | Y | 4 | t | 38.5 |
G | 63 | Z | 5.5 | 電源箱 | |
g | 0.4 +0.1 0 | ||||
