型號 | JEM-2A | ||
離合器 | 制動器 | ||
離合器／制動器 | 靜摩擦扭矩 Nm | 50 | |
額定電壓 DC-V | 24 | ||
功率 W（at75℃） | 23 | 20 | |
馬達 | 功率 kW | 1.5 | |
電壓、頻率、相數 | AC200/200,220V,50Hz/60Hz,4P | ||
重量 kg | 39 | ||
（注）內置離合器/制動器為JEM專用式樣。

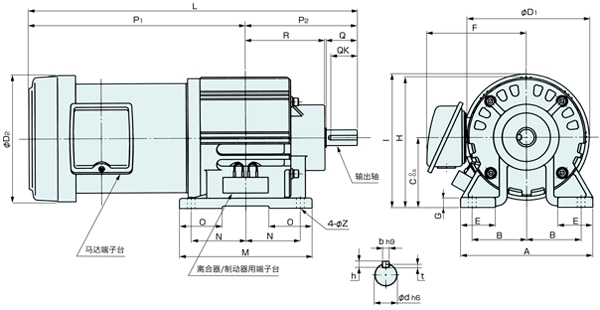

單位:mm
徑向 | 軸向 | 軸端 | 電源箱 | |||
A | 190 | L | 504 | Q | 50 | |
B | 80 | M | 200 | QK | 42 | 無接點控制器 |
C | 112 | N | 80 | d | 25 | |
D1 | 190 | O | 60 | b | 8 | |
D2 | 187 | P1 | 328 | h | 7 | |
E | 60 | P2 | 176 | t | 4 | |
F | 144 | R | 123.5 | |||
G | 15 | Z | 12 | |||
H | 207 | |||||
I | 205.5 | |||||
