型號 | EP-501 | |
離合器 | 制動器 | |
靜摩擦扭矩 Nm | 70 | 55 |
額定電壓 DC-V | 24 | 24 |
功率 W（at75℃） | 23 | 21 |
重量 kg | 14 | 14 |

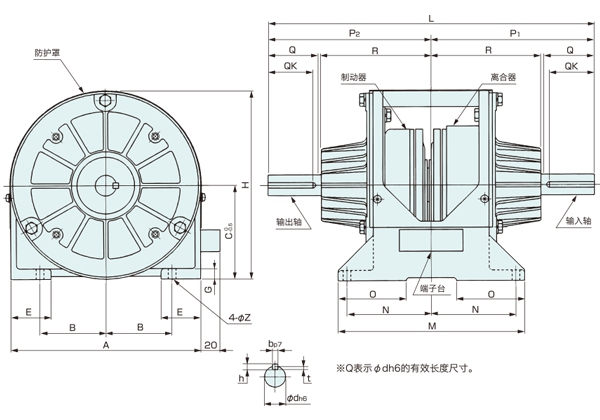

（注）1.下圖表示為EP-400型。根據機種稍有不同。
2.內置離合器制動器為EP專用式樣。
單位:mm
徑向 | 軸向 | 軸端 | 電源箱 | |||
A | 204 | L | 375 | Q | 56 | |
B | 75 | M | 227 | QK | 47 | 無接點控制器 |
C | 102 | N | 101 | d | 22 | TMP-40D |
E | 40 | O | 40 | b | 7 | EMP-70DB |
G | 12 | P1 | 187.5 | h | 7 | CSM-55DB |
H | 202.5 | P2 | 187.5 | t | 4 | CMPH-250/4HB |
R | 129.5 | |||||
Z | 12 | |||||
