型號 | PHC-20R |
靜摩擦扭矩 Nm | 200 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 66 |
重量 kg | 70 |
（注）1.該款離合器為線圈靜止型，請利用YJ1螺孔實施鎖緊。
2.出力側支架固定時，請注意勿關閉通風口。
3.輸出側支架在剛性固定的情況下，請充分考慮3點支撐。
4.輸入側軸套橫向安裝時，因受到負荷影響請在皮帶輪或者鏈輪的內側設計軸承。

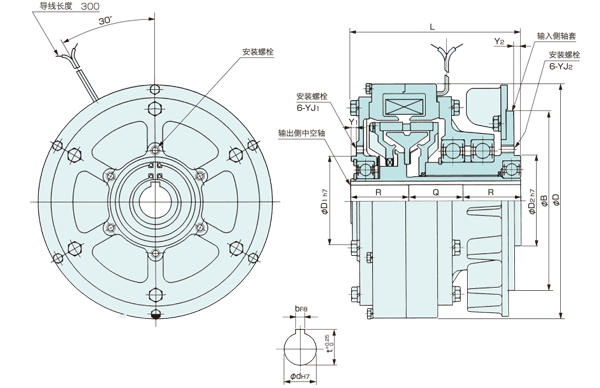

單位：mm
徑向 | 安裝 | |||
B | 220 | YJ1 | 節圓直徑 | 150 |
D | 335 | 螺栓 | M10×13.5 | |
D2 | 130 | YJ2 | 節圓直徑 | 150 |
D1 | 130 | 螺栓 | M10×15 | |
軸向 | 軸孔 | |||
L | 222 | d | 55 | |
Q | 69 | b | 15 | |
R | 75 | t | 60 | |
Y1 | 4 | |||
Y2 | 9 | |||
