| C10-4DM控制器 雙動作零件供料機專用控制器 操作更加簡便! |
特 長
?啟動簡單、容易
不需要進行行程傳感器增益調節。在初始設置階段， 僅僅選擇驅動單元型號，所需要的參數便會自動 設置。
? 便于操作
“選項盤”和“設置編碼器”便于所有用戶操作。
? 節省更多空間
該控制器與C10-5VF/5VFEF大小一致，與以前的型號相比，所占空間要少36%。
? 接配線簡單
驅動部與控制器的連接皆為接頭式連接。
? 節省能源自動調節
通過追蹤共振點和持續保持振動頻率，自動調節功能可減少能源損耗。
? 電子控制產生較佳的振動
水平/垂直振幅和相位差異的電子控制可為任何類型的工件提供理想的振動特性。

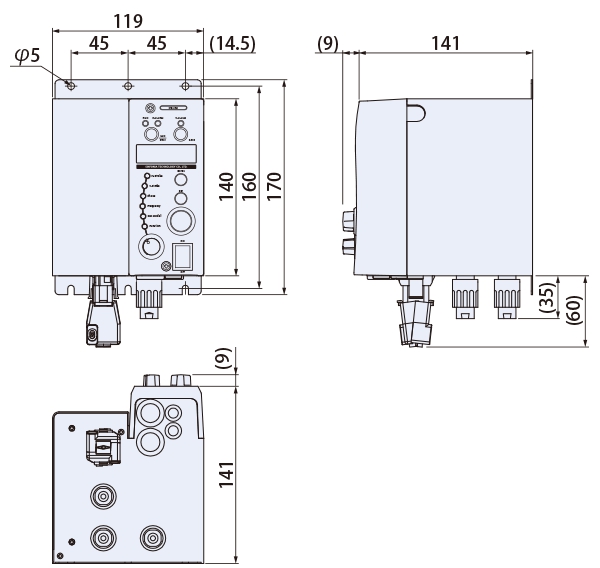

外形尺寸圖
規格型號
型 號 | C10-4DM | |
輸入電源 | AC200-230V ±10% 50/60Hz | |
控制方式 | PWM方式 | |
輸出 | 電壓 | 0～190V |
振動頻率 | 28～45Hz, 65～120Hz, 90～180Hz | |
最大電流 | 水平: 4A 垂直: 2A | |
運行模式 | 常規模式 | 通過水平振幅的共振頻率自動跟蹤功能， |
附加功能 | 定位相差控制 | 穩定地控制水平和垂直的振幅相位差 |
定振幅控制 | 穩定地控制水平和垂直的振幅 | |
顯示功能 | 顯示輸出頻率，水平/垂直振幅，相位差等 | |
設定功能 | 設定水平/垂直振幅，相位差等 | |
速度轉換 | 通過設定外部信號可以存儲4組設定值 | |
運轉，停止控制 | 可以用外部信號停止運轉 | |
輸出信號 | 輸出與運轉同步的信號 | |
軟啟動 | 啟動時間 0.2秒?4.0秒 | |
通斷延遲 | 延遲時間 0.2秒?60秒 | |
傳感器電源 | 向3P插座插頭供給DC12V MAX80mA | |
同步電源輸出 | 功能 | 與零件供料機的運轉(RUN)同步的電源輸出 |
控制方式 | 用三端雙向晶閘管開關控制On/Off | |
輸出電壓 | 與控制器輸入電源相同 | |
其它 | 最大電流 | 2A |
耐噪音電壓 | 1000V以上 | |
使用溫度范圍 | 0?40 °C | |
使用濕度范圍 | 10?90°C（但不能有凝水） | |
使用環境 | 室內（沒有腐蝕瓦斯和粉塵場所） | |
外觀顏色 | 日本涂料工業辦會 U75-70D | |
凈重 | 2.0kg | |
兼容設備 | DM-30C, 38C, 45C, 65C | |
