| EA系列零件供料機 廣泛對應微小、精密工件。 具有100?180Hz的高振動頻率和0.6mm的小振幅，是適用于10mm以下的微小、精密工件的較佳系列。 Bowl直徑對應范圍為150?700mm，實現了高度可信的工件搬運。 |
通過可變頻控制器的標準裝備從而無需調整板彈簧。在新設計中，無論是安裝，位置調整還是bowl的安裝實行了簡單化操作。同時實現了小型化。變得更容易使用。通過零件供料機，線性供料機，控制器的成套使用。實現了以較佳的相配度來達到較佳系統的效果。EA/ER系列擁有足夠地產品陣容來對應從小型到大型的工件。能夠及時對應各產品的用途及產品生產的需求。
規 格
型 號 | EA-15B | EA-20B | EA-25 | EA-30 | EA-38 | EA-45 |
驅動單元外徑(mm) | 160 | 210 | 260 | 310 | 390 | 460 |
驅動單元高度(mm) | 130 | 155 | 190 | 220 | 260 | 280 |
驅動單元凈重(kg) | 8.5 | 17 | 30 | 48 | 81 | 115 |
板彈簧安裝角度(度) | 15 | |||||
額定電壓(V) | 200(*1) | |||||
額定電流(A) | 0.4 | 0.8 | 1.5 | 2.0 | 2.5 | 3.0 |
振動頻率(Hz) | 100?180 | |||||
未加工Bowl直徑(mm)(圓筒) | 150 | 200 | 250 | 300 | 375 | 450 |
最大Bowl直徑(mm)(圓筒) | 250 | 320 | 420 | 500 | 600 | 700 |
最大振幅(mm) | 0.6 | 0.8 | ||||
最大裝載重量(kg) | 2.3 | 4 | 8 | 12.5 | 17 | 26 |
電源線橫截面積(mm2) | 0.75×3芯 | 1.25×3芯 | ||||
適用控制器 | AC 200V | C10-1VF/1VFEF | C10-3VF/3VFEF | |||
AC 100V | C10-1VF/1VFEF+C10-TR | C10-3VF/3VFEF+C10-TR | ||||
備注：*1. 使用AC100V電源，使用C10-TR型變壓器（單獨銷售）。

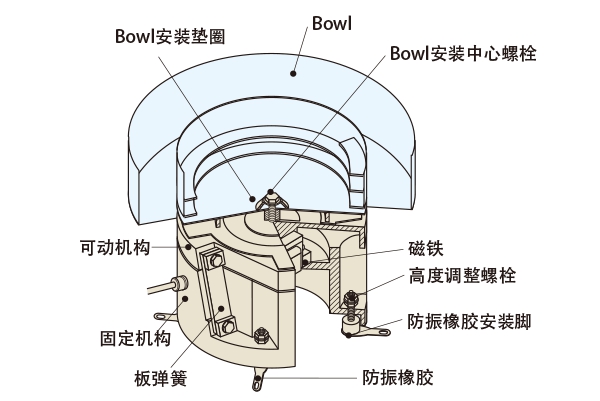

EA/ER系列結構圖

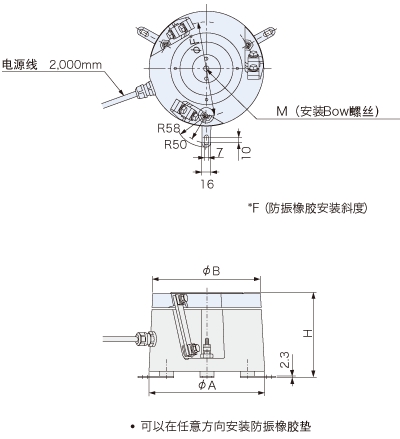

外形尺寸圖
EA-15/20
尺寸表 單位：mm
型 號 | H | φA | φB | M | φF |
EA-15 | 130～133～136 | 160 | 150 | M8 | 130 |
EA-20 | 152～155～158 | 210 | 200 | M10 | 170 |

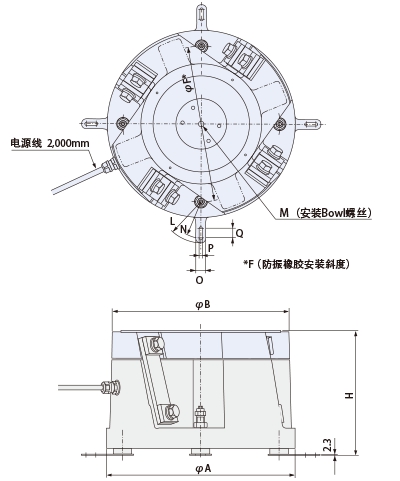

外形尺寸圖
EA-25/30/38/45
尺寸表 單位：mm
型 號 | H | φA | φB | M | φF | L | N | O | P | Q |
EA-25 | 187～190～193 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
EA-30 | 215～220～225 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
EA-38 | 255～260～265 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
EA-45 | 275～280～285 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |
