| MF系列 直接安裝式 簡潔且功率大，實現了對于長距離且寬幅部件的快速搬運 一種新型的電磁驅動單元，采用滑槽型設計實現了對于非常微小，扁平及精密部件的理想搬運。 集合了半波驅動方式的全部優點實現了對于易碎、易壞工件的極佳搬運。 | |
特 長
? 簡潔而且功率大
體積小，卻可以進行長距離搬運的半波驅動方式。
? 快速供給，還能對應長距離寬幅度的搬運
振動、振幅大，可以快速供給部件。并且還可以自在地對應長距離寬幅度的搬運。
? 實現了理想的裝置設置
由于采用了小型設計，所以不占用幅面，可以進行理想的裝置設置。

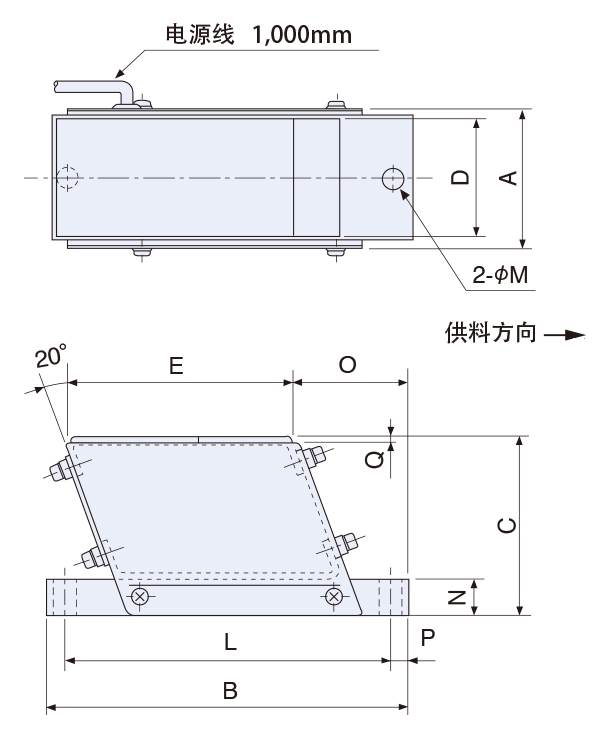

外形尺寸圖
規 格 |
型 號 | 額定電壓(V) | 額定電流(A) | 振動頻率(Hz) | 凈重（kg） | 標準型適用控制器 |
MF-04C | 100/110 | 0.13 | 50?90 | 0.6 | C10-1VF/1VFEF |
MF-15C | 100/110 | 0.2 | 50?90 | 1.8 |
※使用C4-5B時 |
尺寸表 | 單位:mm |
型 號 | A | B | C | D | E | L | M | N | O | P | Q |
MF-04C | 46 | 106 | 56 | 38 | 62 | 88 | 7 | 9 | 38 | 9 | 3.2 |
MF-15C | 56 | 160 | 78 | 52 | 100 | 144 | 9 | 16 | 52 | 8 | 3.2 |
滑槽規格 | 單位:mm |
適用直線供料機 | 最大長度 | 最大寬度 | 最大凈重（kg） |
MF-04C | 300 | 35 | 0.4 |
MF-15C | 450 | 45 | 1.5 |
備注：請以驅動部分為中心分開安裝滑槽 |
