型號 | SF-1225/IMS |
靜摩擦扭矩 Nm | 650 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 27 |
重量 kg | 31 |

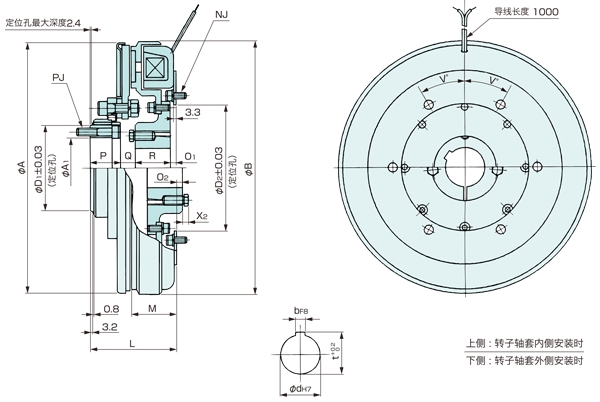

（注）轉子軸套的安裝根據中心線分為上下2種方式，不管哪種都能安裝。
單位：mm
徑向 | 軸向 | 安裝 | 軸孔 | |||||
A | 320 | L | 109.2 | NJ | 數 | 6 | d | 50 |
A1 | 77.8 | M | 58.7 | 節(jié)圓直徑 | 184.1 | b | 12 | |
B | 322.5 | O1 | 7.9 | 螺栓 | M8×16 | t | 53.5 | |
D1 | 109.52 | O2 | 7.1 | PJ | 數 | 8 | 控制器 | |
D2 | 161.97 | P | 38 | 節(jié)圓直徑 | 92.07 | |||
電源箱 | Q | 18.9 | 螺栓 | M10×45 | ||||
R | 44.4 | V | 30 | |||||
X2 | 7.5 | |||||||
