型號 | SFC-1225/IMS |
靜摩擦扭矩 Nm | 650 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 27 |
重量 kg | 32 |

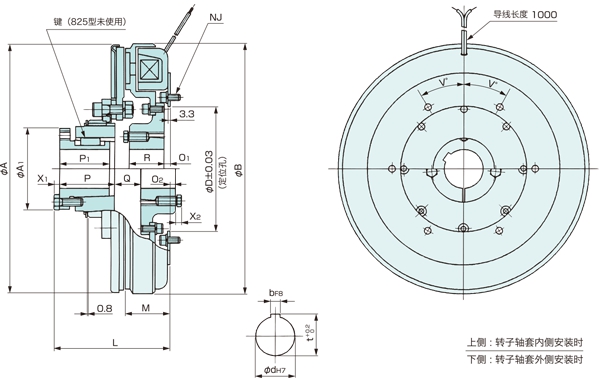

（注）轉子軸套的安裝根據中心線分為上下2種方式，不管哪種都能安裝。
單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 320 | L | 148.1 | NJ | 數 | 6 |
A1 | 104.8 | M | 58.7 | 節圓直徑 | 184.1 | |
B | 322.5 | O1 | 7.9 | 螺栓 | M8×16 | |
D | 161.97 | O2 | 7.1 | V | 30 | |
P | 70.2 | 軸孔 | ||||
無接點控制器 | P1 | 63.5 | d | 50 | ||
Q | 33.6 | b | 12 | |||
R | 44.4 | t | 53.5 | |||
X1 | 7 | 電源箱 | ||||
X2 | 7.5 | |||||
