| LFB/HLFB系列 板彈簧防振型 通過較佳振動特性，工件“跳動”大量減少。 高精度電磁式驅動組件，適合用于實現了工件形狀微小化、高速處理化的精密部件等的滑槽。機體的前后帶有吸收反作用力的板彈簧防振裝置，可以得到符合部件形狀的比較好的振動特性。并且由于可以均等地振動整個滑槽，即使是容易損傷和容易損壞的部件，也可以工件跳動少，順暢地供給。 | |
特 長
? 適合精密部件的板彈簧防振型
適合于微小部件、平扁的部件、精密部件的板彈簧防振型。
? 工件的“跳動”大幅度減少
由于可以得到比較好的的振動特性，所以工件的跳動少，大幅度地提高了供給能力。
? 體積小、高精度
可以高精度地搬運實現了高速處理化的微小、精密部件的小體積類型。
? 振動反力1/3（HLFB-04C）
改善可動臺和固定臺的平衡，把振動反力減低為舊型的1/3。
? 實現了工件搬送速度的均一（HLFB-04C）
改善板簧的安裝角度，實現了從滑槽入口到出口的均一搬送速度及安定供料。
? 滑槽安裝口共14處（HLFB-04C）
可動臺的滑槽安裝口從舊型的4處增加到14處，可隨意安裝滑槽。

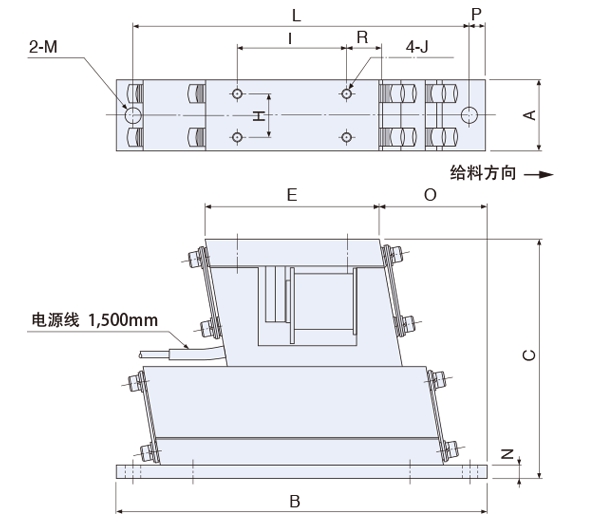

外形尺寸圖
LFB-02/04?HLFB-02
外形尺寸圖
HLFB-04C
規 格 |
型 號 | 額定電壓(V) | 額定電流(A) | 振動頻率(Hz) | 凈重 | 標準型適用控制器 |
LFB-02 | 100/110 | 0.12 | 100?180 | 1.2 | C10-1VF |
LFB-04 | 100/110 | 0.16 | 100?180 | 2.7 | |
HLFB-02 | 100/110 | 0.25 | 220?360 | 1.2 | |
HLFB-04C | 100/110 | 0.30 | 220?360 | 2.7 |
尺寸表 | 單位:mm |
型 號 | A | B | C | E | H | I | J | L | M | N | O | P | R |
LFB/HLFB-02 | 22 | 130 | 86 | 65 | 15 | 40 | M3 | 120 | φ6 | 4.5 | 45 | 5 | 13 |
LFB-04 | 32 | 170 | 108 | 80 | 20 | 50 | M4 | 155 | φ7 | 6 | 49 | 7.5 | 15 |
滑槽規格 | 單位:mm |
適用的直線供料機 | 最大長度 | 最大寬度 | 最大凈重 |
LFB/HLFB-02 | 180 | 20 | 0.2 |
LFB-04 | 240 | 30 | 0.4 |
HLFB-04C | 240 | 30 | 0.4 |
備注：請以驅動部分為中心分開安裝滑槽。 |
